Абстракции и экземпляры


Экземпляры не существуют сами по себе: они всегда связаны с абстракциями. На языке UML чаще всего моделируют экземпляры классов (называемые объектами), хотя бывают также экземпляры и других сущностей, таких как компоненты, узлы, прецеденты и ассоциации. В UML экземпляр легко отличить от абстракции - для этого надо просто подчеркнуть его имя.

Объект в общем случае занимает некоторое место в реальном или концептуальном мире, и им можно тем или иным способом манипулировать. Например, экземпляром узла обычно является компьютер, физически расположенный в некоем помещении; экземпляром компонента - файл, размещенный в том или ином каталоге; экземпляр записи о клиенте занимает какой-то объем в оперативной памяти компьютера. Экземпляр траектории полета самолета тоже являет собой нечто конкретное, поддающееся обработке математическими методами.

С помощью UML допустимо моделировать не только непосредственные физические экземпляры, но и менее конкретные сущности. Например, абстрактный класс по определению не может иметь непосредственных экземпляров (см. главу 9). Разрешается, однако, моделировать косвенные экземпляры абстрактных классов, чтобы показать, как данный класс можно использовать в качестве прототипа. Строго говоря, такого объекта не существует, но с практической точки зрения он позволяет поименовать любой потенциальный экземпляр конкретного потомка этого абстрактного класса. То же самое относится и к интерфейсам (см. главу 11). Хотя они по определению не могут иметь непосредственных экземпляров, можно смоделировать экземпляр-прототип интерфейса, который будет представлять один из потенциальных экземпляров конкретных классов, реализующих этот интерфейс.

Моделируемые экземпляры помещают в диаграммы объектов (см. главу 14), если надо показать их структурные детали, или в диаграммы взаимодействия (см. главу 18) и деятельности (см. главу 19), если нужно визуализировать их участие в динамических ситуациях. Хотя обычно это не требуется, их можно включать и в диаграммы классов, если надо явно показать отношения объекта и его абстракции.


Классификатор экземпляра обычно статичен (см. главу 9). Например, если вы создадите экземпляр класса, то сам класс не будет изменяться в течение жизни объекта. Но при моделировании некоторых ситуаций, а также в некоторых языках программирования, есть возможность изменить абстракцию экземпляра. И тогда объект Гусеница способен стать объектом Бабочка (динамические типы рассматриваются в главе 11). Это один и тот же объект, но реализующий различные абстракции.

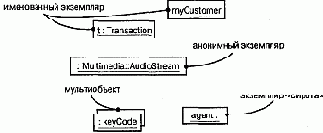

Рис. 13.2 Экземпляры - именованные, анонимные, множественные и "сироты"

Примечание: В процессе разработки могут возникнуть экземпляры, не связанные ни с каким классификатором и изображаемые как объекты с отсутствующими именами абстракций (см. рис. 13.2). Такие объекты-сироты" можно вводить при моделировании очень неопределенного поведения, хотя в конце концов их все равно нужно будет связать с некоей абстракцией, если вы хотите приписать объекту определенную семантику.
