Абстрактные, корневые, листовые и полиморфные элементы


Отношения обобщения используются для моделирования иерархии классов, верхние уровни которой занимают общие абстракции, а ниже находятся специализированные (см. главы 5 и 10). Внутри этой иерархии некоторые классы определяют как абстрактные, то есть не имеющие непосредственных экземпляров (см. главу 13). В языке UML имя абстрактного класса пишут курсивом. Например, как видно из рис. 9.5, абстрактными являются классы Icon, Rectangularlcon и Arbitrarylcon. Наоборот, конкретными называются классы, которые могут иметь непосредственные экземпляры (на рис. 9.5 это Button и OkButton).

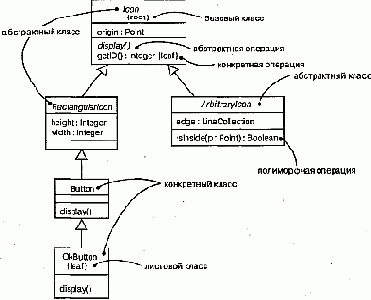

Рис. 9.5 Абстрактные и конкретные классы и операции

При моделировании класса часто возникает потребность задать ему свойства, унаследованные от более общих классов и, наоборот, предоставить возможность более специализированным классам наследовать особенности данного. Такая семантика легко обеспечивается для классов средствами UML. Можно определить и такие классы, у которых нет потомков. Они называются листовыми и задаются в UML c помощью свойства leaf, написанного под именем класса. Например, класс OkButton на рис. 9.5 является листовым и поэтому не имеет потомков.

Реже используется, хотя и остается весьма полезной, возможность задать класс, не имеющий родителей. Такой класс называется корневым и специфицируется с помощью свойства root, записанного под его именем. На рис. 9.5 корневым является класс Icon. Если имеется несколько независимых иерархий наследования, то начало каждой удобно обозначать таким способом.

Операции могут иметь сходные свойства. Как правило, операции являются полиморфными, - это значит, что в различных местах иерархии классов можно определять операции с одинаковыми сигнатурами. При этом те операции, которые определены в классе-потомке, перекрывают действие тех, что определены в родительских классах. Когда во время исполнения системы поступает какое-то сообщение (см. главу 15), операция по его обработке вызывается полиморфно, -иными словами, выбирается та, которая соответствует типу объекта. На рис. 9.5 операции display и islnside являются полиморфными, a Icon: :display ( ), кроме того, еще и абстрактна. Это значит, что она неполна и реализацию должен предоставить потомок. В UML имена абстрактных операций пишутся курсивом, как и в случае с классами. Напротив, операция Icon: : get ID () является листовой, на что указывает слово leaf. Это означает, что данная операция не полиморфна и не может быть перекрыта другой.

Примечание: Абстрактные операции соответствуют чисто виртуальным операциям языка C++, листовые операции - невиртуальным операциям этого языка
