Архитектура


Для визуализации, специфицирования, конструирования и документирования программных систем необходимо рассматривать их с различных точек зрения (см. главу 1). Все, кто имеет отношение к проекту, - конечные пользователи, аналитики, разработчики, системные интеграторы, тестировщики, технические писатели и менеджеры проектов - преследуют собственные интересы, и каждый смотрит на создаваемую систему, по-разному в различные моменты ее жизни. Системная архитектура является, пожалуй, наиболее важным артефактом, который используется для управления всевозможными точками зрения и тем самым способствует итеративной и инкрементной разработке системы на всем протяжении ее жизненного цикла.

Архитектура - это совокупность существенных решений касательно:

  • организации программной системы;
  • выбора структурных элементов, составляющих систему, и их интерфейсов;
  • поведения этих элементов, специфицированного в кооперациях с другими элементами;
  • составления из этих структурных и поведенческих элементов все более и более крупных подсистем;
  • архитектурного стиля, направляющего и определяющего всю организацию системы: статические и динамические элементы, их интерфейсы, кооперации и способ их объединения.

Архитектура программной системы охватывает не только ее структурные и поведенческие аспекты, но и использование, функциональность, производительность, гибкость, возможности повторного применения, полноту, экономические и технологические ограничения и компромиссы, а также эстетические вопросы.

Как показано на рис. 2.20, архитектура программной системы наиболее оптимально может быть описана с помощью пяти взаимосвязанных видов или представлений, каждый из которых является одной из возможных проекций организации и структуры системы и заостряет внимание на определенном аспекте ее функционирования (см. главу 31).

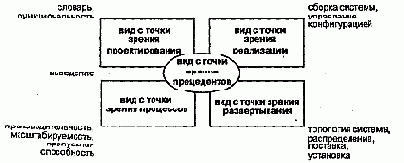

Рис. 2.20 Моделирование системной архитектуры

Вид с точки зрения прецедентов (Use case view) охватывает прецеденты, которые описывают поведение системы, наблюдаемое конечными пользователями, аналитиками и тестировщиками.
