Язык UML. Руководство пользователя



Ключевые абстракции


На языке Java апплет для вывода на экран Web-браузера фразы "Здравствуй, мир!" не представляет собой ничего сложного:

import java.awt.Graphics; class HelloWorld extends Java.applet.Applet { public void paint (Graphics g) { g.drawstring("Здравствуй, мир!", 10, 10); } }

Первая строка кода

import java.awt.Graphics;

делает класс Graphics доступным программе. Префикс java.awt определяет конкретный пакет Java, в котором содержится этот класс. Вторая строка

class HelloWorld extends Java.applet.Applet {

определяет новый класс HelloWorld и указывает, что он является разновидностью класса Applet, находящегося в пакете java . applet.

В следующих трех строках

public void paint (Graphics g) { g.drawstring("Здравствуй, мир!", 10, 10); }

объявляется операция с именем paint, при реализации которой вызывается другая операция, называемая drawstring, ответственная за вывод фразы "Здравствуй , мир!" в указанное место на экране. В полном соответствии с принятым в объектно-ориентированном программировании стиле drawString - это операция над параметром с именем g, типом которого является класс Graphics.

Моделирование этого приложения на языке UML не вызывает затруднений. Как видно из рис. 3.1, класс HelloWorld графически можно представить пиктограммой прямоугольника (информация о классах приводится в главах 4 и 9). Здесь же показана операция paint; ее формальные параметры скрыты, а реализация специфицирована в примечании.


Рис. 3.1 Ключевые абстракции класса HelloWorld

Примечание: UML не является языком визуального программирования, хотя его модели можно - впрочем, не обязательно - выражать на различных языках программирования, таких, например, как Java. Конструкция UML позволяет трансформировать модели в код, а код - обратно в модели. Некоторые формы лучше записывать непосредственно на языке программирования (например, математические выражения), а другие удобнее визуализировать графически с помощью UML (например, иерархии классов).




На этой диаграмме классов представлена суть приложения "Здравствуй, мир!", но многие детали опущены. Как видно из приведенного выше кода, в профамме задействованы два других класса - Applet и Graphics - и каждый по-разному. Applet является родителем HelloWorld, а класс Graphics необходим для реализации одной из его операций - paint. Эти классы и их отношения с классом HelloWorld можно изобразить в виде другой диаграммы классов (см. рис. 3.2).


Рис. 3.2 . Непосредственные соседи класса HelloWorld

Классы Applet и Graphics показаны в виде прямоугольных пиктограмм. Операции не представлены и на пиктограммах скрыты. Незакрашенная стрелка, направленная от класса HelloWorld к классу Applet, соответствует отношению обобщения; в данном случае это означает, что HelloWorld является потомком Applet. Пунктирная стрелка от класса HelloWorld к классу Graphics означает отношение зависимости (см. главы 5 и 10), поскольку HelloWorld использует класс Graphics.

Это, однако, еще не завершение структуры, лежащей в основе класса Hello-World. Изучив библиотеки языка Java, содержащие классы Applet и Graphics, вы обнаружите, что оба они являются частью более обширной иерархии. На рис. 3.3 показана диаграмма классов, которые расширяет и реализует класс HelloWorld.


Рис. 3.3 Иерархия наследования класса HelloWorld

Примечание: На этом рисунке приведен характерный пример диаграммы, созданной методом обратного проектирования готовой системы. Как вы уже знаете, обратное проектирование - это построение модели системы на основе ее кода.

Из рисунка видно, что HelloWorld - всего лишь листовой узел большой иерархии классов. Он выступает в качестве потомка класса Applet, который, в свою очередь, является потомком класса Panel, и так далее вплоть до Object -родителя всех классов в языке Java. Таким образом, данная модель соответствует библиотеке Java - у каждого класса есть родитель.

Отношение между элементами ImageObserver и Component отличается от остальных, и диаграмма классов передает это отличие.


В библиотеке Java ImageObserver является интерфейсом (см. главу 11). Это означает, в частности, что у него нет реализации, а потому необходимо, чтобы его реализовывали другие классы. Как видно из рисунка, интерфейсы в UML обозначаются кружочком. О том, что класс Component реализует этот интерфейс, свидетельствует линия, направленная от реализации (Component) к интерфейсу (ImageObserver).

Итак, Не11oWorld непосредственно сотрудничает только с двумя классами (Applet и Graphics), но они являются всего лишь малой частью огромной библиотеки предопределенных классов Java. Для облегчения работы ее интерфейсы и классы организованы в виде нескольких пакетов. Корневой пакет среды разработки Java назван, как и следовало ожидать, java. Внутри него содержится несколько других пакетов, а внутри них - еще несколько пакетов, классы и интерфейсы. Класс Object заключен внутри пакета lang, так что его полное имя будет Java. lang.Object. Аналогично классы Panel, Container и Component содержатся в пакете awt, а класс Applet - в пакете applet. Интерфейс ImageObserver входит в состав пакета image, который, в свою очередь, находится в пакете awt, поэтому полное имя интерфейса будет выражено в виде довольно длинной строки j ava.awt.image.ImageObserver.

Разбивку на пакеты можно визуализировать с помощью диаграммы классов, представленной на рис. 3.4.

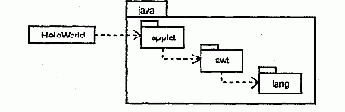

Рис. 3.4 Организация в пакеты классов, участвующих в приложении HelloWorld

Пакеты на языке UML изображают в виде папок с закладками (см. главу 12). Пакеты могут быть вложенными; существующие между ними зависимости показаны с помощью пунктирных стрелок. Например, класс HelloWorld зависит от пакета java.applet, a java.applet - от java.awt.
