Компоненты и интерфейсы


Интерфейс (см. главу 11) - это набор операций, которые описывают услуги, предоставляемые классом или компонентом. Существенным является отношение между компонентом и интерфейсом. Все популярные компонентные средства операционных систем (такие как СОМ+, CORBA и Enterprise JavaBeans) используют интерфейсы для "склеивания" различных компонентов.

Пользуясь любым из таких средств, можно построить декомпозицию физической реализации путем специфицирования интерфейсов, представляющих основные стыковочные узлы системы. Затем вы можете предоставить компоненты, реализующие интерфейсы, наряду с другими компонентами, которые через эти интерфейсы получают доступ к предоставляемым услугам. Такой механизм позволяет развернуть систему, службы которой в значительной мере независимы от места своего размещения и, как обсуждается в следующем разделе, являются заменяемыми (моделирование распределенной системы рассматривается в главе 23).

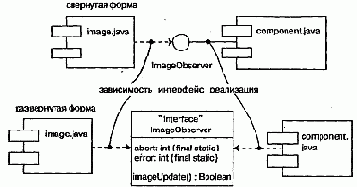

Как видно из рис. 25.4, отношения между компонентом и его интерфейсами можно изобразить двумя способами. Первый, наиболее распространенный, состоит в том, что интерфейс рисуется в свернутой (elided) форме. Компонент, реализующий интерфейс, присоединяется к нему с помощью отношения свернутой реализации (см. главу 10). Во втором случае интерфейс рисуется в развернутом виде, возможно с раскрытием операций. Реализующий его компонент присоединяется с помощью отношения полной реализации. В обоих случаях компонент, получающий доступ к услугам других компонентов через этот интерфейс, подключается к нему с помощью отношения зависимости.


Рис. 25.4 Компоненты и интерфейсы

Интерфейс, реализуемый компонентом, называется экспортируемым интерфейсом (Export interface). Это означает, что компонент через данный интерфейс предоставляет ряд услуг другим компонентам. Компонент может экспортировать много интерфейсов. Интерфейс, которым компонент пользуется, называется импортируемым (Import interface). Это означает, что компонент совместим с таким интерфейсом и зависит от него при выполнении своих функций. Компонент может импортировать различные интерфейсы, причем ему разрешается одновременно экспортировать и импортировать интерфейсы.

Конкретный интерфейс может экспортироваться одним компонентом и импортироваться другим. Если между двумя компонентами располагается интерфейс, их непосредственная взаимозависимость разрывается. Компонент, использующий данный интерфейс, будет функционировать корректно (притом безразлично, каким именно компонентом реализован интерфейс). Разумеется, компонент можно использовать в некотором контексте только тогда, когда все импортируемые им интерфейсы экспортируются какими-либо другими компонентами.

Примечание: Интерфейсы пересекают границы между логическими и физическими сущностями. Тот же самый интерфейс, который используется или реализуется компонентом, будет использоваться или реализовываться классами, которые реализует этот компонент.
