Образцы проектирования


В числе прочего образцы используются для моделирования типичных ситуаций, возникающих при проектировании. При моделировании подобного механизма следует принимать во внимание его внутренний и внешний вид.

При взгляде снаружи образец проектирования изображается в виде параметризованной кооперации. Будучи кооперацией, образец предоставляет набор абстракций, структура и поведение которых призваны в ходе совместной работы выполнить некоторую полезную функцию. Параметры кооперации именуют те элементы, которые пользователь образца должен с чем-то связать. В связи с этим образец проектирования превращается в шаблон, который используется в конкретном контексте путем подстановки элементов, соответствующих параметрам шаблона.

При взгляде изнутри образец проектирования представляется простой кооперацией и изображается со своими структурной и поведенческой составляющими. Обычно кооперация моделируется с помощью диаграмм классов (для структурной составляющей) и диаграмм взаимодействий (для поведенческой составляющей). Параметры кооперации именуют некоторые из структурных элементов, которые при связывании с каким-то определенным контекстом конкретизируются абстракциями из этого контекста.

Моделирование образца проектирования осуществляется так:

  • Идентифицируйте типичное решение типичной проблемы и материализуйте его в виде механизма.
  • Смоделируйте механизм в виде кооперации (см. главу 27), описав ее структурный и поведенческий аспекты.
  • Идентифицируйте те элементы образца проектирования, которые должны быть связаны с элементами в конкретном контексте, и изобразите их в виде параметров кооперации.

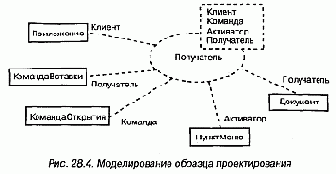

    Например, на рис. 28.4 показано использование образца проектирования Команда (см. Gamma et al, "Design Patterns". Reading, Massachusetts: Addison-Wesley, 1995). Документация гласит, что этот образец "инкапсулирует запрос в виде объекта, позволяя тем самым параметризовать клиенты, выдающие разные запросы, ставить запросы в очередь и протоколировать их, а также поддерживать операции, допускающие отмену".
    Как видно из модели, этот образец имеет четыре параметра, которые должны быть связаны с элементами в данном контексте. Модель показывает пример такого связывания, где с параметрами образца связаны классы Приложение, КомандаВставки, КомандаОткрытия, ПунктМеню и Документ.




    Обратите внимание на то, что КомандаВставки и КомандаОткрытия связаны несколько иначе, чем остальные параметры. Оба являются подклассами класса Команда, предоставляемого самим образцом проектирования. Если вы понимаете, как функционирует образец проектирования, то, глядя на эту модель, сразу догадаетесь, как в данном контексте совместно работают эти пять классов. Весьма вероятно, что в вашей системе этот образец будет использоваться неоднократно, быть может, с различными связями. Возможность повторного использования образца проектирования и делает процесс разработки на основе образцов столь эффективным.

    Примечание: Хотя на рисунке этого не видно, классификаторы, которые материализуют данный образец проектирования (Приложение, КомандаВставки, КомандаОткрытия, ПунктМеню и Документ) по своей структуре изоморфны обобщенному образцу, показанному на рис. 28.5. Поэтому там, где в обобщенном образце есть ассоциация между Клиентом и Получателем, существует и ассоциация между Приложением и Документом. Применение образца означает конкретизацию как его сущностей, так и связей между ними.

    Чтобы завершить модель образца проектирования, вы должны специфицировать его структурную и поведенческую составляющие, которые представляют собой взгляд на кооперацию (см. главу 27) изнутри.

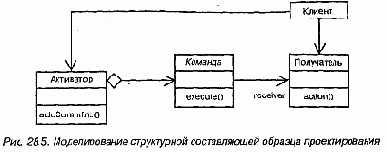

    Например, на рис. 28.5 показана диаграмма классов (см. главу 8), представляющая структуру образца проектирования. Заметьте, что классы на этой диаграмме названы так же, как и параметры образца.

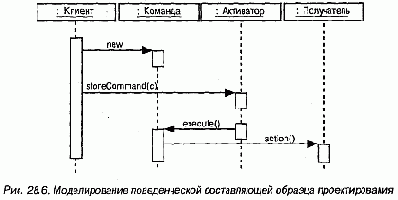

    На рис. 28.6 показана диаграмма последовательностей (см. главу 18), представляющая поведение этого образца.
