Состояние


Состоянием объекта называется совокупность всех его свойств (обычно статических) и их текущих значений (обычно динамических). В число свойств входят атрибуты объекта (см. главу 4), а также всех его агрегированных частей. Таким образом, состояние объекта динамично, и при его визуализации вы фактически описываете значение его состояния в данный момент времени и в данной точке пространства. Процесс изменения состояния объекта можно изобразить графически, если на одной и той же диаграмме взаимодействия (см. главу 18) нарисовать его несколько раз, причем на каждом рисунке будет отражено новое состояние. Другой способ показать этот процесс дает использование автоматов (см. главу 21).

Совершая над объектом операцию, вы изменяете его состояние, однако при опросе объекта состояние не меняется. Например, резервируя билет на самолет (объект r : Reservation), вы определяете значение одного из его атрибутов (например, цена билета = 395.75). Изменив впоследствии условия резервирования, скажем, добавив к маршруту еще одну пересадку, вы тем самым изменяете и его состояние (например, цена билета становится равной 1024.86).

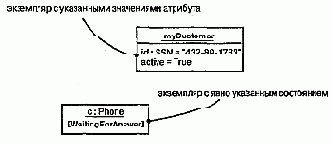

На рис. 13.3 показано, как можно с помощью языка UML изображать значения атрибутов объектов. Так, значение атрибута id объекта myCustomer равно "432-89-1783". В данном случае тип идентификатора (номер социального страхования) показан явно, хотя его можно и опустить (как это сделано для атрибута active = True), поскольку тип содержится в объявлении id в ассоциированном классе объекта myCustomer.


Рис. 13.3 Состояния объекта

С классом можно ассоциировать также автомат, что особенно полезно при моделировании управляемых событиями систем или жизненного цикла класса. В таких случаях можно показать состояние автомата для данного объекта в данный момент времени. Например, на рис. 13.3 показано, что объект с (экземпляр класса Phone) находится в состоянии WaitingForAnswer (ЖдетОтвета), определенном в автомате для класса Phone.

Примечание: Так как объект может одновременно находиться в нескольких состояниях, вы вправе показать весь список текущих состояний.
