Язык UML. Руководство пользователя



Моделирование системы предполагает идентификацию сущностей,


Моделирование системы предполагает идентификацию сущностей, важных стой или иной точки зрения. Эти сущности составляют словарь моделируемой системы. Например, если вы строите дом, то для вас как домовладельца будут иметь значение стены, двери, окна, встроенные шкафы и освещение. Каждая из названных сущностей отличается от других и характеризуется собственным набором свойств. У стен есть высота и ширина, они твердые и сплошные. У дверей также есть высота и ширина, они тоже сплошные, но, кроме того, снабжены особым механизмом, позволяющим им открываться в одну сторону. Окна похожи на двери, поскольку представляют собой проемы в стенах, но в остальном свойства указанных сущностей различаются. Окна обычно (хотя и не всегда) проектируют так, чтобы через них можно было смотреть, но не проходить.
Стены, двери и окна редко существуют сами по себе, поэтому необходимо решить, как они будут стыковаться друг с другом. Какие сущности вы выберете и какие отношения между ними решите установить, очевидно, определяется в зависимости от того, как вы собираетесь использовать комнаты в доме, как будете перемещаться между ними, а также от общего стиля и обстановки, которые входят в ваш замысел.
Строителей, обслуживающий персонал и жильцов интересуют разные вещи. Водопроводчики обратят внимание на трубы, краны и вентиляционные отверстия. Вас как домовладельца это особенно не касается, если не считать случаев, когда указанные элементы пересекаются с теми, которые попадают в ваше поле зрения, - вас волнует, например, где труба вмонтирована в пол и в каком месте крыши открывается вентиляция
В языке UML все сущности подобного рода моделируются как классы. Класс - это абстракция сущностей, являющихся частью вашего словаря. Класс представляет не индивидуальный объект, а целую их совокупность (см. главу 13). Так, умозрительно вы можете считать, что "стена" - это класс объектов с некоторыми общими свойствами, такими как высота, длина, толщина, несущая это стена или нет, и т.д. При этом конкретные стены будут рассматриваться как отдельные экземпляры класса "стена", одним из которых является, например, "стена в юго-западной части моего кабинета".
Многие языки программирования непосредственно поддерживают концепцию классов. И это замечательно, поскольку в таком случае создаваемые вами абстракции могут быть непосредственно отображены в конструкциях языка программирования, даже если речь идет об абстракциях непрограммных сущностей типа "покупатель", "торговля" или "разговор".
Графическое изображение класса в UML показано на рис. 4.1. Такое обозначение позволяет визуализировать абстракцию независимо от конкретного языка программирования и подчеркнуть ее наиболее важные характеристики: имя, атрибуты и операции.

Рис. 4.1 Классы


Если вы строите дом, то такие сущности, как стены, окна, двери, встроенные шкафы, потолки и осветительные приборы, станут частью вашего словаря. Но ни одна из них не существует сама по себе. Стены соединены с другими стенами. Окна и двери располагаются в стенах, обеспечивая проходы для людей и пропуская свет. Встроенные шкафы и осветительные приборы физически связаны со стенами и потолком. Группируя все эти объекты, вы создаете сущности более высокого уровня, например комнаты.
Между сущностями можно обнаружить не только структурные отношения. В вашем доме наверняка есть окна, но, вполне возможно, разного типа. Это могут быть большие неоткрывающиеся окна-"фонари" или маленькие кухонные окошки. Некоторые открываются вверх и вниз, другие раздвигаются в стороны. Рама может быть одинарная или двойная. Независимо от перечисленных различий, всем этим видам присуще некоторое общее свойство "оконности": каждое окно встроено в стенной проем, чтобы пропускать свет, воздух, а иногда и людей
На языке UML способы, которыми элементы связаны друг с другом, моделируются в виде отношений. В объектно-ориентированном моделировании выделяют три типа наиболее важных отношений: зависимости, обобщения и ассоциации.
Отношения зависимости - это отношения использования. Например, трубы отопления зависят от нагревателя, подогревающего воду, которая в них течет.
Отношения обобщения связывают общие классы со специализированными; здесь также применяются термины "субкласс/суперкласс" или "потомок/родитель". Например, "фонарь" - это окно с большой нераздвижной рамой, а патио -окно, раздвигающееся в стороны.


Отношения ассоциации - структурные взаимосвязи между объектами: комнаты состоят из стен, в которые могут быть встроены двери и окна; иногда через стены проходят трубы отопления.
Эти три типа отношений охватывают большую часть способов взаимодействия элементов и, что неудивительно, хорошо отображаются на способы связи объектов, принятые в объектно-ориентированных языках программирования. (Другие виды отношений, в частности реализация и уточнение, рассматриваются в главе 10.)

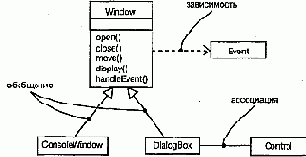

Для каждого из названных типов отношений язык UML предоставляет графическое изображение, как показано на рис. 5.1. Эта нотация позволяет визуализировать моделируемые отношения независимо от применяемого языка программирования, так чтобы подчеркнуть их наиболее важные составляющие: имя, связываемые сущности и свойства.

Рис. 5.1 Отношения


Бывают случаи, когда в модель необходимо включить информацию, выходящую за пределы обычных формальностей. Так, архитектор порой пишет примечания на комплекте чертежей здания, чтобы обратить внимание строителей на некоторые тонкости. В студии звукозаписи композитор может изобрести новую музыкальную нотацию и прояснить с ее помощью какие-нибудь необычные эффекты, требуемые от исполнителя. Хотя в обоих случаях уже существуют хорошо определенные языки - строительных чертежей или музыкальной нотации, - их приходится некоторым образом модифицировать или расширять, чтобы наиболее адекватно выразить свои намерения.
Моделирование есть не что иное, как способ обмена информацией. UML предоставляет все необходимые инструменты для визуализации, специфицирования, конструирования и документирования артефактов разнообразных программных систем, однако при некоторых обстоятельствах его возможности требуется расширить или модифицировать. В человеческих языках такой процесс протекает непрерывно (вот почему ежегодно публикуются новые словари). Что касается языка моделирования, то всегда следует помнить, что он предназначен для обмена информацией между разработчиками, и потому стоит придерживаться его основных правил и принципов, пока не возникает острая необходимость отклониться от них. Но даже в этом случае неформальную информацию следует представлять контролируемым образом, иначе никто не сможет понять, о чем идет речь.
Примечания позволяют давать произвольные комментарии и ограничения для пояснения созданной модели. Они могут указывать на артефакты, играющие важную роль в жизненном цикле разработки программного обеспечения - такие, как требования - или же содержать наблюдения, обзоры или пояснения в свободной форме.
Графическим представлением комментариев и ограничений в UML является примечание (см. рис. 6.1). Эта нотация позволяет непосредственно визуализировать комментарии. В сочетании с подходящими инструментальными средствами примечания также могут служить опорной точкой, к которой привязываются или куда встраиваются другие документы.


Работая с архитектором, проектирующим ваш дом, вы, во-первых, составляете список пожеланий (например, "я хочу, чтобы в доме было три спальни" или "я хочу, чтобы постройка обошлась мне не дороже такой-то суммы"); во-вторых, подбираете несколько эскизов или фотографий других домов, где представлены их важнейшие особенности (например, фотография крыльца с винтовой лестницей); в-третьих, формулируете некую общую идею ("это будет французский сельский дом с элементами стиля, распространенного на калифорнийском побережье"). Задача архитектора заключается в том, чтобы на основе этих неполных, постоянно меняющихся и, возможно, противоречивых требований создать завершенный проект.
Начать, вероятно, придется с основных поэтажных планов. Оформив их, вы вместе с архитектором сможете представить себе окончательный вид дома, уточнить детали и документировать решения. При каждом пересмотре проекта может возникнуть желание внести какие-то изменения, например передвинуть стены, перепланировать комнаты или по-новому расположить окна и двери. На ранних стадиях чертежи будут меняться часто. По мере того как проект совершенствуется и вы наконец осознаете, что он наилучшим образом удовлетворяет всем требованиям по внешнему виду, функциональности, срокам и смете строительства, чертежи оформляются настолько четко, что их уже можно использовать для возведения дома. Однако даже в процессе строительства вы еще, вероятно, пожелаете изменить некоторые элементы и привнести нечто новое.
По ходу работы вам захочется увидеть не только поэтажный план, но и другие представления вашего дома - например, вертикальные разрезы с разных сторон. Конкретизируя детали и при этом не упуская из виду, что стоимость работ должна оставаться в разумных пределах, архитектору придется начертить схемы электропроводки, систем отопления и вентиляции, водоснабжения и канализации. Если в вашем проекте есть какие-то необычные черты (например, большие арочные пролеты) или существенные для вас особенности (скажем, камин требуется расположить так, чтобы рядом с ним можно было разместить домашний кинотеатр), то вам совместно с архитектором придется подробно проработать их на отдельных чертежах.


Строя дом, вы начинаете со словаря, включающего его основные строительные блоки: стены, потолки, окна, двери, полы, стропила. Хотя все эти сущности носят преимущественно структурный характер (например, стена характеризуется высотой, шириной и толщиной), они имеют еще и поведенческие особенности (скажем, стены могут выдерживать определенную нагрузку, двери - открываться и закрываться; имеются ограничения на длину пролета без опор). Структурные и поведенческие аспекты нельзя рассматривать изолированно. Напротив, при строительстве дома необходимо учитывать их взаимодействие. Процесс архитектурного проектирования состоит в том, чтобы, объединив все вышеупомянутые сущности, смоделировать красивое и непохожее на другие здание, способное удовлетворить все ваши функциональные и нефункциональные потребности. При этом чертежи, создаваемые для визуализации дома и специфицирования его деталей для подрядчика, представляют собой графическое изображение всех составляющих его элементов и их взаимодействие.
Создание программного обеспечения похоже на строительство дома, но в силу умозрительной природы программ вы можете сами с нуля создавать нужные строительные блоки. В UML диаграммы классов служат для визуализации статических аспектов этих строительных блоков и их отношений, а также для специфицирования деталей конструкции (см. рис. 8.1).

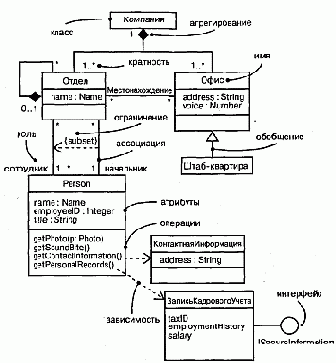

Рис. 8.1 Диаграмма классов


На определенном этапе строительства дома вам надлежит принять решение о том, какие материалы нужно использовать (см. главу 2). В самом начале достаточно лишь указать, что это будет дерево, камень или сталь. Такой степени детализации довольно для того, чтобы двигаться дальше. На выбор материалов, разумеется, будут влиять требования проекта, - например, сталь и бетон подойдут, если дом должен выдерживать натиск ураганов. Впоследствии ваш выбор определит дальнейшее развитие проекта, - скажем, выбрав дерево вместо стали, вы должны будете учитывать, что оно выдерживает меньшую нагрузку.
По мере дальнейшей работы над проектом базовые решения придется уточнить и добавить ряд деталей, которые позволят конструктору произвести расчеты на прочность, а строителям - приступить к возведению дома. Например, вы можете выбрать не просто дерево, но дерево определенной твердости или пропитанное определенным составом, который защищает древесину от насекомых.
Те же самые правила применимы и к созданию программного обеспечения. В самом начале работы над проектом достаточно сказать, что вы собираетесь использовать класс Клиент, выполняющий определенные обязанности (см. главу 6). По мере уточнения архитектуры и перехода к конструированию придется определить структуру класса (его атрибуты) и его поведение (операции), необходимые и достаточные для выполнения указанных обязанностей. Наконец, дойдя до стадии преобразования модели в исполняемую систему, вы должны будете смоделировать и такие детали, как видимость отдельных атрибутов и операций, семантику параллелизма класса в целом и его операций, а также реализуемые классом интерфейсы. Как видно из рис. 9.1, язык UML позволяет определять большое количество развитых свойств класса. Эта нотация дает возможность визуализировать, специфицировать, конструировать и документировать класс на любом желаемом уровне детализации, достаточном для поддержки прямого и обратного проектирования моделей и кода (см. главы 8, 14, 17-19, 24, 29, 30).

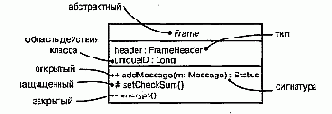

Рис. 9.1Развитые свойства класса


Одной из наиболее ответственных задач при строительстве дома является определение взаимного расположения комнат. На одном из уровней абстракции вы можете решить, что главная спальня должна находиться на первом этаже, подальше от фасада дома. Затем, проигрывая в уме различные сценарии (см. главу 16), вы станете обдумывать плюсы и минусы такого расположения. Предположим, например, что требуется перенести в дом из гаража купленные в магазине продукты. Вряд ли стоит ходить из гаража на кухню через спальню, так что от принятого решения придется отказаться.
Вы можете составить довольно полную картину поэтажного плана, обдумывая подобные базовые отношения и варианты использования. Этого, однако, будет недостаточно. Чтобы избежать серьезных просчетов, придется рассмотреть и более сложные отношения.
Например, вас может устраивать расположение комнат на каждом этаже, но при этом комнаты, находящиеся на различных этажах, могут стыковаться совершенно непредсказуемым образом. Допустим, комната вашей дочери-подростка оказалась прямо над вашей спальней, и дочь вдруг решила научиться играть на барабане... Наверняка вы решите, что такой план дома следует отвергнуть.
Потребуется учитывать также системы жизнеобеспечения. В целях снижения затрат разумно было бы расположить комнаты так, чтобы системы отопления и вентиляции размещались в смежных стенах, распространяя свое действие сразу на несколько комнат.
Подобные проблемы возникают и при создании программного обеспечения. Зависимости, обобщения и ассоциации - это самые распространенные типы отношений, встречающиеся при моделировании программных систем. Однако вам придется освоить ряд достаточно сложных возможностей их использования, чтобы адекватно передать детали, необходимые для успешного завершения работы над проектом.
UML предоставляет разработчику довольно широкий простор для деятельности, как показывает рис. 10.1. Данная нотация позволяет визуализировать, специфицировать, конструировать и документировать комплекс отношений на любом желаемом уровне детализации. Ее возможностей вполне достаточно для поддержки прямого и обратного проектирования моделей и кода (см. главы 8, 14, 17-19, 24, 29 и 30).

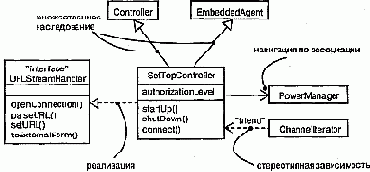

Рис. 10.1 Различные типы отношений


Неразумно было бы проектировать дом так, что каждый раз, когда вы захотите перекрасить стены, придется перекладывать фундамент (см. главу 1). Наверняка вы будете недовольны, если для того, чтобы сменить лампочку, понадобится менять всю проводку в доме. Владелец небоскреба вряд ли придет в восторг при мысли о необходимости переставлять двери и заменять все телефонные и электрические розетки каждый раз, когда появляется новый арендатор.
Тысячелетний опыт строительства выработал рациональные приемы решения очевидных - а иногда и не столь очевидных - проблем, возникающих при возведении и реконструкции зданий. На языке программирования такие приемы называют четким разделением задач. Например, в хорошо спроектированном доме можно заменить или перестроить фасад, не затрагивая прочих частей здания. Мебель тоже можно переставить с места на место, не изменяя инфраструктуры. Системы, вмонтированные в стены здания (электричество, отопление, канализация), нельзя переделать, совсем не касаясь остального, но даже в этом случае не обязательно ломать весь дом.
Успехи строительной практики не ограничиваются возможностью совершенствовать дома после их постройки; существует множество стандартных интерфейсов, с помощью которых можно составлять здание из готовых компонентов. Например, имеются стандарты на размеры пиломатериалов, и это облегчает возведение стен, размеры которых кратны стандартным. Есть также стандарты на размеры окон и дверей, а значит, не требуется вручную делать все проемы в стенах. Существуют даже стандарты для электрических и телефонных розеток (хотя в разных странах они различны), что позволяет использовать электрооборудование от разных производителей.
При создании программного обеспечения важно строить системы с четким разделением задач, так чтобы при развитии системы изменения в одной ее части не затронули другие. Для достижения этой цели необходимо специфицировать стыковочные узлы системы, к которым присоединяются эти независимо изменяемые части. Кроме того, правильно подобрав интерфейсы, вы сможете использовать имеющиеся стандартные библиотеки, компоненты и каркасы (см.


Устройство собачьей конуры не представляет из себя ничего сложного: четыре стены, лаз для собаки в одной из них и крыша. При изготовлении конуры нужно всего лишь несколько досок - конструкция не требует большего.
Жилые дома устроены сложнее (см. главу 1). Стены, потолки и полы соединяются между собой, образуя более крупные абстракции, которые мы называем комнатами. Комнаты организованы в еще более крупные блоки - жилая зона, зона досуга и т.д. Такие блоки физически могут быть и не материализованы в конструкции дома. Это всего лишь имена, которые мы даем логически связанным друг с другом комнатам, чтобы удобнее было говорить о предполагаемом использовании домашнего пространства.
Небоскребы устроены еще сложнее. Там вы найдете не только простейшие конструкции вроде стен, полов или потолков, но и более крупные образования - места, открытые для общего доступа, сдаваемые в аренду квартиры и офисы. Эти образования, вероятно, сгруппированы в еще более крупные, такие как арендуемая площадь и инфраструктура обслуживания здания. Разумеется, они не имеют ничего общего с самим зданием, а являются лишь артефактами, которые мы применяли при планировании небоскреба.
Каждая большая система состоит из нескольких подобных слоев. По-настоящему понять ее можно, только если объединить входящие в нее абстракции в более крупные группы. Большинство блоков среднего размера (например, комнаты) сами по себе являются абстракциями, похожими на классы, и у них бывает много экземпляров. Крупные блоки обычно чисто умозрительны (например, часть здания для продажи), и у них не бывает экземпляров. Они не реализуются на физическом уровне; их единственная цель - облегчить понимание системы. Такого рода блоки не будут представлены в развернутой системе - они существуют лишь на уровне модели.
В языке UML организующие модель блоки называют пакетами. Пакет является универсальным механизмом организации элементов в группы, благодаря которому понимание модели упрощается. Пакеты позволяют также контролировать доступ к своему содержимому, что облегчает работу со стыковочными узлами в архитектуре системы (о системной архитектуре и ее моделировании рассказано в главах 2 и 31).
Графическое представление пакетов в языке UML показано на рис. 12.1. Такая нотация позволяет визуализировать группы элементов, с которыми можно обращаться как с единым целым, контролируя при этом видимость и возможность доступа к отдельным элементам.

Рис. 12.1 Пакеты


Предположим, вы строите дом для своей семьи. Используя слово "дом", а не "автомобиль" или какое-нибудь другое понятие, вы заранее сужаете словарь, применяемый при решении задачи. Дом является абстракцией "постоянного или временного жилища, цель которого - предоставить убежище". Напротив, автомобиль -это "мобильное самодвижущееся устройство, предназначенное для перевозки людей с места на место". В ходе работы, состоящей в соединении различных, зачастую противоречивых требований, абстракция дома постепенно уточняется. Например, вы можете выбрать "дом с тремя спальнями и подвалом" - словом, какую-либо частную разновидность.
Получив ключи от готового дома и войдя внутрь, вы погружаетесь в конкретную обстановку - оцениваете здание не просто как дом с тремя спальнями, а как "мой дом с тремя спальнями, расположенный по такому-то адресу". Если вы по характеру сентиментальны, то можете даже дать ему какое-нибудь имя, например "Святой приют".
Между "домом с трем спальнями" и "моим домом с тремя спальнями, именуемым Святой приют" существует фундаментальное различие. Первый - это только абстракция, описывающая определенный тип дома с различными свойствами, в то время как второй представляет собой конкретный экземпляр этой абстракции, существующий в реальном мире, и каждое его свойство имеет теперь реальное значение.
Абстракция описывает идеальную суть предмета, экземпляр - его конкретную материализацию. Такое разделение на абстракцию и экземпляр обнаружится во всем, что вы моделируете. У одной абстракции может быть сколько угодно экземпляров. Для данного экземпляра всегда существует абстракция, определяющая характеристики, общие для всех подобных экземпляров.
В языке UML можно представлять как абстракции, так и их экземпляры. Почти все строительные блоки этого языка, в особенности классы (см. главы 4 и 9), компоненты (см. главу 29), узлы (см. главу 26) и прецеденты (см. главу 16), могут быть промоделированы в терминах своей сущности или своей материализации. По большей части вы будете работать с ними как с абстракциями, но если захотите промоделировать конкретные реализации или прототипы, то придется иметь дело с экземплярами.
Графическое представление экземпляров показано на рис. 13.1. Эта нотация позволяет визуализировать именованные, равно как и анонимные экземпляры.

Рис. 13.1 Экземпляры


Для человека, не знакомого с правилами игры, футбол может показаться чрезвычайно простым видом спорта - толпа народа беспорядочно бегает по полю, преследуя белый мяч. Глядя на размытые изображения движущихся тел, вряд ли можно будет различить в этом какой-либо порядок или оценить утонченность игры.
Если остановить игру и классифицировать отдельных игроков, получится совсем другая картина. В общей массе вы сможете различить нападающих, защитников и полузащитников. Копните чуть глубже, и вы поймете, как они взаимодействуют, следуя определенной стратегии, направленной на то, чтобы забить гол: ведут мяч по полю, отбирают его друг у друга и атакуют. В опытной команде вы никогда не найдете игроков, беспорядочно и бесцельно перемещающихся по полю. Напротив, в любой момент времени расположение игроков и их взаимодействия точно рассчитаны.
То же самое верно и в применении к процессу визуализации, специфицирования, конструирования и документирования программных систем. Стараясь проследить за потоком управления в работающей системе, вы быстро потеряете общее представление о том, как организованы ее составляющие части, особенно если имеется несколько потоков. Аналогично изучение состояния одного объекта в данный момент времени не поможет понять сложную структуру данных. Чтобы решить данную проблему, придется рассмотреть не только сам объект, но и его ближайших соседей и отношения между ними. Вообще, во всех объектно-ориентированных системах, кроме самых простых, объекты не существуют сами по себе, а связаны множеством отношений с другими объектами. Более того, неполадки в таких системах связаны чаще всего не с логическими ошибками, а именно с нарушениями взаимодействия объектов или с непредвиденными изменениями их состояния.
В языке UML статические аспекты строительных блоков системы визуализируют с помощью диаграмм классов (см. главу 8). Диаграммы взаимодействия (см. главу 18) позволяют увидеть динамические аспекты системы, включая экземпляры этих строительных блоков и сообщения, которыми они обмениваются. Диаграмма объектов содержит множество экземпляров сущностей, представленных на диаграмме классов. Таким образом, диаграммы объектов выражают статическую составляющую взаимодействия и состоят из сотрудничающих объектов, однако сообщения на них не показаны. Диаграмма объектов отражает состояние системы в фиксированный момент времени, как показано на рис. 14.1.

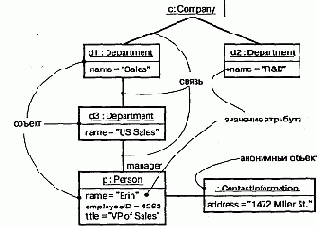

Рис. 14.1 Диаграмма объектов


Каждое здание живет своей жизнью. Хотя дома конструируют из статических материалов (кирпичей, известкового раствора, дерева, пластика, стекла, стали), в процессе эксплуатации жилища совокупность этих объектов работает в динамике, реализуя поведение, призванное обеспечить удобство жильцов (см. главу 1). Двери и окна открываются и закрываются; свет включается и выключается; кондиционеры, отопление, термостаты и вентиляционые отверстия поддерживают требуемую температуру. В некоторых помещениях устанавливаются даже специальные детекторы, регулирующие освещение, обогрев и громкость музыки в зависимости от наличия или отсутствия людей. Дома строятся так, чтобы облегчить перемещение людей и вещей из одной комнаты в другую. При проектировании зданий учитываются суточные и сезонные перепады температур, из-за которых материалы сжимаются и расширяются. Хорошо спроектированные здания реагируют и на динамические нагрузки, так что при ветре, землетрясении или передвижении жильцов строение сохраняет равновесие.
Программные системы функционируют аналогично. Например, система управления авиалиниями может работать с десятками терабайтов информации, однако в течение длительного времени эта информация не используется, а "оживает" только под воздействием внешних событий - таких, например, как заказ билета, перемещение самолета или планирование рейса. В реактивных системах (скажем, в процессоре микроволновой печи) активизацией и работой объектов управляют такие события, как нажатие кнопки пользователем или истечение некоторого промежутка времени.
В UML статические аспекты системы (см. части 2 и 3 этой книги) моделируются с помощью диаграмм классов или диаграмм объектов (см. главу 14). Они позволяют визуализировать, специфицировать, конструировать и документировать сущности, входящие в состав системы, включая классы, интерфейсы, компоненты, узлы, прецеденты и их экземпляры, а также способы их взаимодействия друг с другом.
Динамические аспекты системы в UML моделируются с помощью взаимодействий (а также с помощью автоматов - см.


Хорошо спроектированный жилой дом - это не просто ряд стен, подпирающих крышу, которая защищает жильцов от непогоды. Работая вместе с архитектором над проектом дома, вы наверняка будете учитывать предполагаемое использование помещения. Если вы любите приглашать гостей, следует продумать план гостиной, чтобы людям было удобно общаться. Проектируя кухню, нужно определить местонахождение шкафчиков и бытовой техники. Неплохо было бы также принять во внимание маршрут транспортировки продуктов из машины на кухню, от которого во многом зависит взаимное расположение комнат. Если у вас большая семья, надо позаботиться о количестве и размещении ванных комнат, иначе каждое утро там будут выстраиваться очереди. Это особенно чревато скандалами, если в семье есть дети-подростки.
Размышления о том, как вы и ваша семья будете распоряжаться домом, - это пример анализа на основе прецедентов. Вы рассматриваете разные способы использования дома, которые в конечном счете обусловливают архитектуру. Для многих семей прецеденты использования схожи - во всех домах едят, спят, растят детей, отдыхают и хранят воспоминания. Но в каждом случае выдвигаются индивидуальные требования (или разновидности базовых требований) к жилищу. Потребности большой семьи, например, будут отличаться от запросов молодого человека, только что закончившего колледж. Эти различия окажут решающее влияние на то, как будет выглядеть готовый дом.
Важнейшая особенность разработки прецедентов состоит в том, что вы не специфицируете, как они будут реализованы. Например, поведение банкомата можно описать с помощью вариантов взаимодействия с ним пользователей, но вам не обязательно знать, как он устроен. Прецеденты специфицируют желаемое поведение, но ничего не говорят о том, как его достичь. И, что очень важно, это позволяет вам как эксперту или конечному пользователю общаться с разработчиками, конструирующими систему в соответствии с вашими требованиями, не углубляясь в детали реализации. Подробности будут рассмотрены позже, а на данном этапе вы можете сконцентрироваться на наиболее существенных проблемах.


Предположим, что вы получили по почте загадочное устройство, с одной сто-роны которого находятся несколько кнопок и маленький жидкокристаллический дисплей. Помимо этого в нем нет ничего примечательного, и у вас нет даже наме-' ка на то, как его использовать. Можно, конечно, использовать метод проб и ошибок: произвольно нажимать на кнопки и смотреть, что получится, но таким путем на изучение устройства вам придется потратить огромное количество времени.
Программные системы часто выглядят столь же непривычно. Вам как пользователю могут передать некоторое приложение и посоветовать поработать с ним. Если это приложение следует принятым соглашениям используемой вами операционной системы, то, быть может, после нескольких попыток вы добьетесь каких-то полезных результатов, но понять таким образом более сложные и тонкие аспекты поведения программы вам никогда не удастся. Если вы разработчик, то вам могут передать на сопровождение унаследованное приложение или набор компонентов и сказать, что их надо применить в работе. Вряд ли вы сумеете постичь, как нужно с ними обращаться, пока не сформируете концептуальную модель их работы.
В языке UML диаграммы прецедентов как раз и позволяют визуализировать поведение системы, подсистемы или класса, чтобы пользователи могли понять как их использовать, а разработчики - реализовать соответствующий элемент. На рис. 17.1 приводится диаграмма, описывающая использование устройства, которое упоминалось в начале главы, - обычно его называют сотовым телефоном.

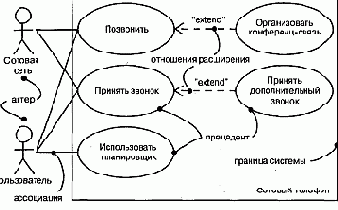

Рис. 17.1 Диаграмма прецедентов


Когда вы смотрите фильм в кинотеатре или по телевизору, ваше восприятие обманывает вас. На самом деле вы видите не непрерывный процесс, как в жизни, а последовательность статичных изображений, меняющихся так быстро, что создается иллюзия движения.
При планировании съемок фильма режиссеры и аниматоры используют ту же технику, но с меньшим разрешением. Выделяя основные кадры, они строят модель каждой сцены, уровень детализации которой достаточен для того, чтобы передать ее суть всем участникам съемочной команды. Фактически создание сценария - это ключевой момент кинематографического процесса, поскольку он помогает всей команде визуализировать, специфицировать, конструировать и документировать модель фильма в течение работы над ним, от первоначального замысла до выхода в прокат.
При моделировании программной системы возникает похожая проблема: как лучше смоделировать ее динамические аспекты (о моделировании структурных аспектов рассказано в частях 2 и 3 данной книги). Вообразите на минуту, что вы способны визуализировать работающую систему. Если бы вы подключили к ней интерактивный отладчик, то могли бы сосредоточить внимание на любом участке памяти и наблюдать, как он изменяется. Можно было бы даже наблюдать за работой нескольких интересующих вас объектов. Вы увидели бы, как с течением времени объекты создаются, изменяют значения атрибутов и уничтожаются.
Однако ценность такой визуализации будет весьма ограничена, особенно если речь идет о распределенной системе с несколькими параллельными потоками управления. Это напоминает попытку понять кровеносную систему человека, изучая кровоток через одно из сечений его артерии. В данном случае лучше разработать несколько сценариев, описывающих взаимодействие определенных объектов и сообщения, которыми они обмениваются.

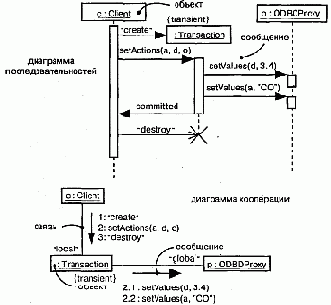

В UML это достигается с помощью диаграмм взаимодействий. Как показано на рис. 18.1, такие диаграммы можно строить двумя способами - уделяя основное внимание временной упорядоченности сообщений или структурным отношениям между взаимодействующими объектами. Получаемые любым из этих способов диаграммы семантически эквивалентны и преобразуются друг в друга без потери информации.

Рис. 18.1 Диаграммы взаимодействий


Рассмотрим последовательность операций при постройке дома. Сначала выбирается место. Затем вы нанимаете архитектора, который проектирует дом. После согласования проекта подрядчик предоставляет смету. После того как договорились о цене и проекте, начинается строительство. Местные власти дают разрешение, роется котлован, заливается фундамент, возводится каркас и так далее, пока работа не будет завершена. Наконец, вам вручают ключи и удостоверение на право проживания, и вы вступаете во владение домом.
Хотя в действительности процесс строительства намного сложнее, все же это описание дает представление об основных операциях. В реальном проекте ведется множество параллельных работ. Скажем, электрики могут работать одновременно с водопроводчиками и плотниками. Встречаются также условия и ветвления.
Например, в зависимости от характера грунта при рытье котлована можно будет обойтись экскаватором, но не исключено, что придется прибегнуть к взрывным работам или бороться с плывунами. Вероятны и циклы: к примеру, инспектор может обнаружить нарушение строительных норм и правил, и тогда придется часть работы переделывать заново.
В строительной индустрии, как правило, применяются методики, основанные на Gantt- и Pert-диаграммах, которые позволяют визуализировать, специфицировать, конструировать и документировать последовательность операций при выполнении проекта.
При моделировании программных систем вы сталкиваетесь с аналогичной проблемой. Как лучше всего промоделировать рабочий процесс или функционирование системы? То и другое - аспекты ее динамики (моделирование структурных аспектов системы рассмотрено в частях 2 и 3 данной книги). В принципе есть два варианта, которые напоминают применение Gantt- и Pert-диаграмм.
С одной стороны, можно построить несколько прецедентов, описывающих взаимодействие различных представляющих интерес объектов и сообщения, которыми они обмениваются. В UML такие прецеденты можно моделировать двумя способами: делая акцент на упорядочении сообщений по времени (с помощью диаграмм последовательностей) или на структурных отношениях между взаимодействующими объектами (с помощью диаграмм кооперации, см.


Абсолютно статичная система не представляет ни малейшего интереса, поскольку в ней ничего не происходит. Все реальные системы в той или иной мере динамичны, и их динамичность обусловлена событиями, происходящими внутри или вне системы. Работу банкомата инициирует пользователь, который нажимает кнопку для совершения банковской транзакции. Автономный робот начинает действовать, когда встречается с некоторым предметом. Сетевой маршрутизатор реагирует на обнаружение переполнения буферов сообщений. На химическом заводе сигналом к действию служит окончание промежутка времени, необходимого для завершения реакции.
В UML любое явление, которое может произойти, моделируется как событие. Событие - это описание существенного факта, имеющего определенное местоположение во времени и пространстве. Получение сигнала, истечение промежутка времени и изменение состояния - это примеры асинхронных событий, которые могут наступить в любой момент. Вызовы - это, как правило, синхронные события, используемые для запуска некоторой операции.
UML предоставляет средства для графического представления событий, как видно из рис. 20.1. Такая нотация позволяет визуализировать объявления событий (например, сигнала ТрубкаПовешена) и показать, как наступление события приводит к переключению между состояниями (например, сигнал ТрубкаПовешена вызывает переход телефона из состояния Активен в состояние Ожидание).

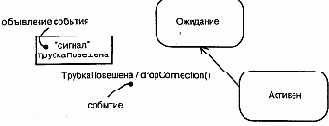

Рис. 20.1 События


Рассмотрим "жизнь" домашнего термостата в прохладный осенний день.
Ранним утром ничто не тревожит его покой. Температура в доме стабильная; если не задует сильный ветер и не налетит ураган, то снаружи температура меняться тоже не будет. Ближе к рассвету картина меняется. Над горизонтом встает солнце, и наружная температура слегка поднимается. Начинают просыпаться домочадцы; вот кто-то вылез из кровати и подкрутил регулятор. Оба этих события существенны для домашней климатической системы. Наш термостат начинает вести себя как все порядочные термостаты и отдает команду либо обогревателю (чтобы подогреть воздух), либо кондиционеру (чтобы его охладить).
После того как обитатели дома ушли на работу или в школу, движение прекращается, и температура снова становится постоянной. Но тут может вмешаться автоматическая программа и приказать термостату понизить температуру, чтобы не расходовать зря электричество и газ. Термостат снова принимается за работу. Ближе к концу дня автоматическая программа снова "оживает", но на этот раз велит поднять температуру, поскольку вот-вот семейство начнет собираться, и дом к этому моменту должен стать уютным.
Вечером, когда дом наполнен теплом, исходящим от человеческих тел, а на плите готовится еда, у термостата полно работы - он должен включать то обогреватель, то кондиционер, чтобы температура оставалась постоянной.
Наконец, ночью все снова успокаивается.
Многие программные системы ведут себя аналогично термостату. Сердечный стимулятор работает круглосуточно, но адаптируется к изменениям кровяного давления или выполняемой человеком работе. Сетевой маршрутизатор тоже работает непрерывно, незаметно перенаправляя потоки битов, а иногда модифицируя свое поведение в ответ на команды администратора сети. Сотовый телефон работает по запросам, отвечая на действия своего владельца и на сообщения из локальных ячеек сотовой сети связи.
В UML статические аспекты системы моделируются с использованием таких элементов, как диаграммы классов и диаграммы объектов (моделирование структурных аспектов системы рассматривается в частях 2 и 3 данной книги).


Для собаки, живущей в конуре (см. главу 1), распорядок дня прост и последователен. Едим. Спим. Гоняемся за кошкой. Снова едим. Мечтаем о том, как будем гоняться за кошкой. Забраться в конуру, чтобы поспать или укрыться от дождя, не представляет проблемы, поскольку лишь у собаки возникает потребность воспользоваться входом. Никакой конкуренции за ресурсы.
Семейные заботы не столь просты. Не впадая в философствование, отметим, что каждый член семьи живет своей собственной жизнью, но в то же время взаимодействует с другими домочадцами (вместе обедают, смотрят телевизор, играют, делают уборку). Члены семьи совместно пользуются некоторыми ресурсами. Порой у детей бывает общая спальня, на всю семью может быть только один телефон или компьютер. Родственники распределяют между собой обязанности: отец ходит в прачечную и в бакалейную лавку, мать оплачивает счета и работает в саду, дети помогают делать уборку и готовить. Борьба за использование общих ресурсов и координация домашних обязанностей становятся предметом споров. Наличие одной ванной комнаты в ситуации, когда все одновременно собираются в школу или на работу, - это проблема, а обед не будет готов, если папа не сходил в магазин.
Но по-настоящему сложна жизнь небоскреба и его арендаторов. Сотни, а то и тысячи людей приходят в одно и то же здание, и у каждого из них свои планы. Все должны пройти через определенное число подъездов. Все пользуются одними и теми же лифтами, а их число тоже не бесконечно. Посетителей обслуживают одни и те системы отопления, кондиционирования, водоснабжения, канализации и подачи электроэнергии. На всех одна парковка. Если люди хотят работать слаженно, то должны общаться и синхронизировать свои действия.
В UML каждый независимый поток управления моделируется в виде активного объекта (см. главу 13). Активный объект - это процесс или нить, способные инициировать управляющее воздействие. Как и любой другой объект, активный объект может быть экземпляром класса. В таком случае говорят, что он является экземпляром активного класса.


Приступая к моделированию большинства программных систем, обычно исходят из расчета на идеальность среды: предполагают, что для доставки сообщения требуется нулевое время, сетевых сбоев не бывает, рабочие станции никогда не выходят из строя, а загрузка сети всегда равномерна. К сожалению, реальный мир устроен не так: сообщения доставляются с задержкой (а иногда и вовсе не доставляются), сеть "падает", рабочие станции "зависают" и загрузка сети далека от сбалансированной. Поэтому, рассматривая систему, которая должна работать в реальном мире, необходимо принимать во внимание как пространственные, так и временные характеристики.
Система реального времени (Real time system) называется так потому, что она должна выполнять свои функции в строго определенный абсолютный или относительный момент времени и затрачивать на это предсказуемое и зачастую ограниченное время. Среди подобных систем бывают такие, для которых требуемое время реакции исчисляется нано- или миллисекундами. Но встречаются и системы почти реального времени, для которых допустимое время реакции - порядка секунды и даже дольше.
Под распределенной системой (Distributed system) понимается такая система, компоненты (см. главу 25) которой могут быть физически размещены на различных узлах (см. главу 26). Узлы могут представлять собой разные процессоры, смонтированные в одном и том же корпусе, или разные компьютеры, находящиеся в противоположных точках земного шара.
Чтобы удовлетворить потребностям моделирования систем реального времени и распределенных систем, UML включает графическое представление для отметок времени, временных выражений, временных ограничений и местоположения, как показано на рис. 23.1.

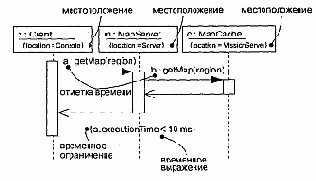

Рис. 23.1 Временные ограничения и местоположение


Рассмотрим деятельность инвестора, финансирующего строительство нового небоскреба (см. главу 1). Маловероятно, что этому человеку будут интересны подробности процесса возведения здания. Выбор материалов, график поставок и многочисленные совещания по поводу технических деталей - это заботы подрядчика, но никак не лица, вкладывающего в проект деньги.
Инвестор заинтересован в получении хорошей прибыли и, как следствие, в защите капиталовложений от рисков. Инвестор, доверяющий подрядчику, внесет определенную сумму денег, на время строительства займется другими делами и вернется только тогда, когда подрядчик будет готов вручить ему ключи от здания. Такой вкладчик заинтересован только в конечном результате.
Более прагматичный инвестор тоже доверится подрядчику, но все же, прежде чем давать деньги, захочет удостовериться в том, что процесс протекает в правильном направлении. Поэтому, вместо того чтобы предоставлять бесконтрольный доступ к банковскому счету, осторожный вкладчик сначала наметит основные вехи проекта, каждая из которых соотносится с завершением определенной стадии работ. Лишь на исходе одного этапа инвестор выделит сумму для выполнения следующего. Например, в самом начале может быть выдана сравнительно скромная сумма на создание архитектурного проекта. После его одобрения очередная инвестиция выделяется на инженерную подготовку. Когда и этот этап закончится, вносятся деньги на рытье котлована. И так на всем пути, от закладки фундамента до получения свидетельства о праве владения, расставлены вехи.
Каждая такая веха обозначает некое устойчивое состояние проекта: закончено архитектурное проектирование, проведена инженерная подготовка, вырыт котлован, завершена подводка коммуникаций, загерметизированы швы и т.д. Для инвестора наблюдение за изменениями в ходе процесса намного важнее, чем контроль последовательности работ: этим может заняться подрядчик с помощью Pert-диаграмм (см. главу 19).
При моделировании программных систем также необходимо отыскать наиболее естественный способ визуализации, специфицирования, конструирования и документирования поведения определенных типов объектов, когда основное внимание уделяется переходам из состояния в состояние, а не от деятельности к деятельности.


Конечный результат работы строительной компании - здение существующее в реальном мире. Для визуализации, специфицирования и документирования принимаемых по ходу строительства решений предназначены логические модели. Заранее продумывается расположение стен, дверей и окон, схемы электропроводки и водопровода, общий архитектурный стиль. В ходе строительства эти воображаемые стены, двери, окна и другие элементы конструкции материализуются в реальные объекты.
И логический, и физический вид системы в равной мере необходимы для разработчика. При постройке времянки(например конуры - см. главу 1), расходы на переделку которой невелики, вы, скорее всего, сразу приступите к строительству, обойдясь без логического моделирования. С другой стороны, если возводится сооружение, рассчитанное на длительный срок эксплуатации, причем стоимость изменений или неудачного завершения проекта достаточно высока, создание как логической, так и физической модели окупится сторицей и позволит избежать неоправданного риска.
Точно так же обстоит дело при создании программных систем. Логическое моделирование выполняется с целью визуализации, специфицирования и документирования решений по поводу словаря предметной области и взаимодействия различных сущностей (со структурной и поведенческой точек зрения). Физическое моделирование служит для построения исполняемой системы. В то время как логические сущности присутствуют лишь в концептуальном мире, физические существуют в мире битов, то есть в конечном счете размещаются в физических узлах и могут либо исполняться непосредственно, либо косвенно участвовать в работе системы.
В UML все физические сущности моделируются в виде компонентов. Компонент (Component) - это физическая сущность, реализующая некоторый набор интерфейсов (см. главу H). Таким образом, интерфейсы образуют мост между логическими и физическими моделями. Например, в логической модели можно специфицировать интерфейс некоторого класса, который затем будет реализован каким-либо компонентом в физической модели.
Многие операционные системы и языки программирования непосредственно поддерживают понятие компонента. Объектные библиотеки, исполняемые программы, компоненты СОМ+, Enterprise JavaBeans - все это примеры сущностей, которые могут быть непосредственно представлены компонентами в смысле UML. Компоненты могут использоваться не только для моделирования такого рода сущностей, но и для представления иных элементов работающей системы - к примеру, таблиц, файлов и документов.
Графически компонент в UML изображается так, как показано на рис. 25.1. Это каноническое обозначение позволяет визуализировать компонент без привязки к конкретной операционной системе или языку программирования. С помощью стереотипов (см. главу 6) - одного из механизмов расширения UML - вы можете приспособить эту нотацию для представления конкретных видов компонентов.

Рис. 25.1 Компоненты


Компоненты, которые вы разрабатываете или повторно используете в программной системе, должны быть развернуты на какой-то аппаратуре, иначе они не смогут выполняться. Собственно, программная система и состоит из этих двух частей: программного и аппаратного обеспечения (о моделировании непрограммных сущностей см. главу 4).
При проектировании архитектуры программной системы приходится рассматривать как логические, так и физические ее аспекты (пять видов системной архитектуры описаны в главе 2). К логическим элементам относятся такие сущности, как классы, интерфейсы, кооперации, взаимодействия и автоматы, а к физическим - компоненты (представляющие физическую упаковку логических сущностей) и узлы (представляющие аппаратуру, на которой развертываются и исполняются компоненты).
Графическое изображение узла в UML показано на рис. 26.1. Это каноническое обозначение позволяет визуализировать узел, не конкретизируя стоящей за ним аппаратуры. С помощью стереотипов (см. главу 6) - одного из механизмов расширения UML - можно адаптировать эту нотацию для представления конкретных процессоров и устройств.

Рис. 26.1 Узлы
Примечание: UML предназначен главным образом для моделирования программных систем, хотя в сочетании с языками моделирования аппаратных средств типа VHDL он может оказаться весьма полезным и при моделировании аппаратных систем. UML обладает также достаточной выразительной мощностью для моделирования топологии автономных (Stand-alone), встроенных (Embedded), клиент-серверных (Client-server) и распределенных (Distributed) систем.


Представьте себе самое красивое из когда-либо виденных вами зданий - быть может, Тадж-Махал или Нотр-Дам. Достоинства той и другой конструкции не поддаются описанию. Хотя во многих отношениях оба строения архитектурно просты, но идеи, заложенные в них, исключительно глубоки. Во-первых, вы сразу распознаете определенную симметрию. Приглядитесь внимательнее, и вы заметите детали, которые красивы сами по себе, но в совокупности привносят изящество и функциональность в большей степени, чем по отдельности.
А теперь вспомните о самых безобразных из виденных вами зданий - скажем, о забегаловке на углу вашей улицы. Вы увидите зрительную какофонию архитектурных стилей - тут кусочек модернизма, там островерхая крыша, украшения не гармонируют ни с тем, ни с другим, кричащие цвета оскорбляют взгляд. Обычно такие здания - "шедевры" обычных ремесленников, выполняющие сугубо прагматические функции, без претензий на стиль.
Что же отличает эти два вида гражданской архитектуры? Во-первых, в величественных зданиях мы видим изящество дизайна, которого явно не достает забегаловкам. В настоящей архитектуре (см. главу 2) используется не так уж много стилей, которые удачно сочетаются друг с другом. Например, в конструкции Тадж-Махала повсеместно применяются сложные, симметричные и сбалансированные геометрические элементы. Во-вторых, в тех зданиях, которые спроектированы со вкусом, мы обнаруживаем общие структуры, которым подчинены все отдельные элементы конструкции. Так, в Нотр-Даме некоторые стены являются несущими и служат опорой куполу собора. А часть из них, вместе с другими архитектурными деталями, используется для отвода воды и нечистот.
Так же обстоит дело и с программным обеспечением. Хорошая программная система не только выполняет возложенные на нее функции, но и демонстрирует гармоничный и сбалансированный проект, благодаря которому она легко поддается модификации. Эта гармоничность и сбалансированность чаще всего объясняются тем, что хорошо структурированные объектно-ориентированные системы содержат множество повторяющихся структурных элементов-образцов (паттернов).


Захватывает дух, когда думаешь о том, сколько существует способов собрать дом из кучи досок. Мастер из Сан-Франциско, наверное, построит викторианское здание, увенчает его остроконечной крышей и покрасит в яркий цвет. А мастер из штата Мэн, скорее всего, из тех же досок соорудит домик в виде солонки, обшитый дранкой.
Внешне два этих дома - представители совершенно разных архитектурных стилей. Каждый строитель, основываясь на своем опыте, выбирает тот стиль, который лучше всего удовлетворяет потребностям заказчика, а затем адаптирует с учетом пожеланий своего клиента и ограничений, накладываемых выбранным местом, а также строительными нормами и правилами.
Если же взглянуть на проблему изнутри, то окажется, что любой строитель должен при проектировании дома решить и некоторые типичные задачи. Есть лишь ограниченное число проверенных способов конструирования стропил, на которые опирается крыша, и ограниченное число способов проектирования несущей стены с дверными и оконными проемами. Каждому строителю для решения этих типичных проблем придется выбрать те или иные механизмы, приспосабливая их к общему архитектурному стилю и местным нормам.
Создание программных систем подчиняется тем же закономерностям. Всякий раз, отрывая глаза от конкретных строк кода, вы обнаружите типичные механизмы, с помощью которых привыкли организовывать свои классы и другие абстракции. Например, в управляемой событиями системе применение образца проектирования, который можно было бы назвать "цепочка ответственности", - это типичный способ организации обработчиков событий. Теперь поднимитесь чуть выше уровня таких механизмов, и вы увидите типичные каркасы, образующие архитектуру всей системы. Например, использование трехзвенной архитектуры в информационных системах - это широко распространенный способ четко разделить обязанности между пользовательским интерфейсом, хранением информации и бизнес-объектами и правилами.
В UML обычно моделируются образцы проектирования - они также называются механизмами, - которые можно представить в виде коопераций (см. главу 27). Аналогично архитектурные образцы моделируются как каркасы, представляемые в виде стереотипных пакетов (см. главу 12).
Для обоих видов образцов предусмотрены графические изображения, показанные на рис. 28.1.




Строительство дома не ограничивается созданием комплекта чертежей. Они, конечно, очень важны, так как помогают визуализировать, специфицировать и документировать, какой именно дом вы собираетесь построить, и обеспечить выполнение замысла с соблюдением сроков и сметы. Но рано или поздно поэтажные планы и разрезы придется воплощать в реальные стены, полы и потолки, сделанные из дерева, камня или металла. При этом вы, скорее всего, будете использовать и уже готовые компоненты, например встроенные шкафы, окна, двери и вентиляционные решетки. А если вы переоборудуете здание, то число готовых компонентов возрастет -это будут целые комнаты и инженерные конструкции.
Так же обстоит дело с программным обеспечением. Для того чтобы можно было рассуждать о желаемом поведении системы, вы создаете диаграммы прецедентов. Словарь предметной области вы описываете с помощью диаграмм классов. Чтобы показать, как описанные в словаре сущности совместно работают для обеспечения нужного поведения, вы пользуетесь диаграммами последовательностей, кооперации, состояний и деятельности. В конечном счете логические чертежи превращаются в реальные вещи, существующие в мире битов, например в исполняемые программы, библиотеки, таблицы, файлы и документы. Вы обнаруживаете, что некоторые из этих компонентов необходимо создавать с нуля, но находятся также и способы по-новому использовать старые компоненты.

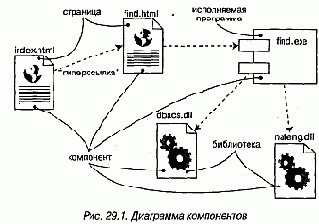

Для визуализации статического аспекта физических компонентов и их отношений, а кроме того, для специфицирования деталей конструкции в UML используются диаграммы компонентов (см. рис. 29.1).




При создании программной системы вы как разработчик программного обеспечения обращаете внимание в первую очередь на архитектуру и развертывание своих программ. Но в качестве системного инженера вы заинтересованы главным образом в аппаратных и программных средствах системы и в том, как достичь оптимального их сочетания. Иными словами, разработчики программного обеспечения имеют дело с неосязаемыми артефактами, вроде моделей и кода, а разработчики систем - еще и с аппаратурой, вполне осязаемой.
Хотя основное назначение UML - визуализация, специфицирование, конструирование и документирование программных артефактов, он применим также и для работы с аппаратными артефактами. Из этого не следует, что UML - универсальный язык описания аппаратных средств наподобие VHDL. Однако он все же способен моделировать многие аппаратные аспекты системы, чего разработчику программного обеспечения достаточно для описания платформы, на которой система будет исполняться, а системному инженеру - для сопряжения программных и аппаратных средств. В UML в качестве основы для рассуждений о структуре программной системы используются диаграммы классов и компонентов. Для специфицирования поведения программ применяются диаграммы последовательностей, кооперации, состояний и деятельности. А на стыке программ и аппаратуры располагаются диаграммы развертывания, которые позволяют говорить о топологии процессоров и устройств, на которых выполняется система.

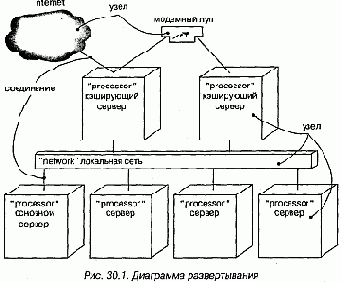

В UML диаграммы развертывания используются для визуализации статических аспектов физических узлов и их взаимосвязей, а также для описания их деталей, которые имеют отношение к конструированию системы (см. рис. 30.1).




Для построения собачьей конуры серьезной подготовки не требуется (см. главу 1). Потребности собаки просты, так что для их удовлетворения - если, конечно, не попался особо привередливый пес - вы просто сколачиваете конуру без предварительного планирования.
Возведение дома, а уж тем более небоскреба, требует больших затрат времени и сил. Потребности семьи или арендатора офисного здания не столь примитивны, и для выполнения заказа даже самого покладистого клиента нельзя моментально начать строительство. Предварительно придется заняться моделированием. Различные участники процесса смотрят на него с разных точек зрения и преследуют разные интересы. Вот почему при строительстве сложных зданий предварительно создаются поэтажные планы, вертикальные разрезы, планы прокладки систем отопления и кондиционирования, планы электропроводки, водоснабжения и, возможно, даже прокладки вычислительных сетей. Разумеется, одной-единственной модели для адекватного учета всех этих аспектов недостаточно.
В UML все абстракции программной системы организуются в виде моделей, каждая из которых представляет относительно независимый, но важный аспект разрабатываемой системы. Для визуализации интересующих вас наборов этих абстракций можно использовать диаграммы (см. главу 7). Рассмотрение пяти различных представлений архитектуры (см. главу 2) системы особенно полезно для удовлетворения потребностей различных участников процесса разработки программного обеспечения. В своей совокупности эти модели дают полное представление о структуре и поведении системы.
В больших системах множество элементов можно подвергнуть декомпозиции на более мелкие подсистемы, каждая из которых на более низком уровне абстракции может рассматриваться как отдельная система.

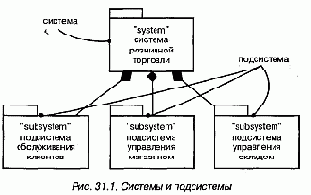

В UML предусмотрены средства для графического представления систем и подсистем, как показано на рис. 31.1. Эта нотация позволяет визуализировать декомпозицию системы на меньшие подсистемы. Изображаются система и подсистема в виде пиктограммы стереотипного пакета (см. главу 12). Для моделей и видов нет специального графического представления (помимо изображения их в форме стереотипных пакетов - см. главу 6 о механизмах расширения UML), поскольку эти сущности - объект манипуляции инструментальных программ, которыми пользуются для организации различных аспектов системы.
