Нотация и семантика языка UML



Расширение языка UML для построения моделей программного обеспечения и бизнес-систем


Одним из несомненных достоинств языка UML является наличие механизмов расширения, которые позволяют ввести в рассмотрение дополнительные графические обозначения, ориентированные для решения задач из определенной предметной области. Язык UML содержит два специальных расширения: профиль для процесса разработки программного обеспечения (The UML Profile for Software Development Processes) и профиль для бизнес-моделирования (The UML Profile for Business Modeling).

В рамках первого из них предложено три специальных графических примитива, которые могут быть использованы для уточнения семантики отдельных классов при построении различных диаграмм:

  • Управляющий класс (control class) — класс, отвечающий за координацию действий других классов. На каждой диаграмме классов должен быть хотя бы один управляющий класс, причем количество посылаемых объектам управляющего класса сообщений мало, по сравнению с числом рассылаемых ими. Управляющий класс отвечает за координацию действий других классов. У каждой диаграммы классов должен быть хотя бы один управляющий класс, контролирующий последовательность выполнения действий этого варианта использования. Как правило, данный класс является активным и инициирует рассылку множества сообщений другим классам модели. Кроме специального обозначения управляющий класс может быть изображен в форме прямоугольника класса со стереотипом <<control>> (рис. 5.3, а).
  • Класс-сущность (entity class) — пассивный класс, информация о котором должна храниться постоянно и не уничтожаться с выключением системы. Класс-сущность содержит информацию, которая должна храниться постоянно и не уничтожается с уничтожением объектов данного класса или прекращением работы моделируемой системы, связанные с выключением системы или завершением программы. Как правило, этот класс соответствует отдельной таблице базы данных. В этом случае его атрибуты являются полями таблицы, а операции – присоединенными или хранимыми процедурами. Этот класс пассивный и лишь принимает сообщения от других классов модели.
    Класс- сущность может быть изображен также стандартным образом в форме прямоугольника класса со стереотипом <<entity>> (рис. 5.3, б).

  • Граничный класс (boundary class) — класс, который располагается на границе системы с внешней средой и непосредственно взаимодействует с актерами, но является составной частью системы. Граничный класс может быть изображен также стандартным образом в форме прямоугольника класса со стереотипом <<boundary>> (рис. 5.3, в).

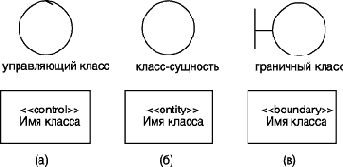

Рис. 5.3.  Графическое изображение классов для моделирования программного обеспечения

В рамках второго профиля также предложено три специальных графических примитива, которые могут быть использованы для уточнения семантики отдельных классов при построении моделей бизнес-систем:

  • Сотрудник (business worker) — класс, служащий на диаграмме классов для представления любого сотрудника, который является элементом бизнес-системы и взаимодействует с другими сотрудниками при реализации бизнес-процесса. Этот класс также может быть изображен в форме прямоугольника класса со стереотипом <<worker>> или <<internalWorker>> (рис. 5.4, а).
  • Сотрудник для связи с окружением (caseworker) – класс, служащий для представления в бизнес-системе такого сотрудника, который, являясь элементом бизнес-системы, непосредственно взаимодействует с актерами (бизнес-актерами) при реализации бизнес-процесса. Этот класс также может быть изображен в форме прямоугольника класса со стереотипом <<caseWorker>> (рис. 5.4, б).
  • Бизнес-сущность (business entity) — специальный случай класса-сущности, который также не инициирует никаких сообщений. Этот класс служит для сохранения информации о результатах выполнения бизнес-процесса в моделируемой бизнес-системе или организации. Этот класс также может быть изображен в форме прямоугольника класса со стереотипом <<business entity>> (рис. 5.4, в).

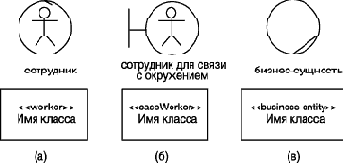

Рис. 5.4.  Графическое изображение классов для моделирования бизнес-систем
