Нотация и семантика языка UML



Составное состояние и подсостояние


Моделирование сложных объектов и систем, как правило, связано с многоуровневым представлением их состояний. В этом случае возникает необходимость детализировать отдельные состояния, сделав их составными.

Составное состояние (composite state) - сложное состояние, которое состоит из других вложенных в него состояний.

Составное состояние называют также состоянием-композитом. Вложенные состояния выступают по отношению к составному состоянию как подсостояния (substate). И хотя между ними имеет место отношение композиции, графически все вершины диаграммы, которые соответствуют вложенным состояниям, изображаются внутри символа составного состояния (рис. 10.1). В этом случае размеры графического символа составного состояния увеличиваются, так чтобы вместить в себя все подсостояния.


Рис. 10.1.  Графическое представление составного состояния с двумя вложенными в него последовательными подсостояниями

Составное состояние может содержать или несколько последовательных подсостояний, или несколько параллельных конечных подавтоматов. Каждое состояние-композит может уточняться только одним из указанных способов. При этом любое из подсостояний, в свою очередь, может быть состоянием-композитом и содержать внутри себя другие вложенные подсостояния. Количество уровней вложенности составных состояний в языке UML не фиксировано.

Последовательные подсостояния (sequential substates) - вложенные состояния состояния-композита, в рамках которого в каждый момент времени объект может находиться в одном и только одном подсостоянии.

Поведение объекта в этом случае представляет собой последовательную смену подсостояний, от начального до конечного . Моделируемый объект или система продолжает находиться в составном состоянии, тем не менее, введение в рассмотрение последовательных подсостояний позволяет учесть более тонкие логические аспекты его внутреннего поведения.

В качестве примера моделируемой системы стоит рассмотреть обычный телефонный аппарат.
Он может находиться в различных состояниях, в частности в состоянии дозвона до абонента. Очевидно, для того чтобы позвонить, необходимо снять телефонную трубку, услышать тоновый сигнал, после чего набрать нужный телефонный номер. Таким образом, состояние дозвона до абонента является составным и состоит из двух последовательных подсостояний: Телефонная трубка поднята и Набор телефонного номера. Фрагмент диаграммы состояний для этого примера содержит одно состояние-композит, которое состоит из двух последовательных подсостояний (рис. 10.2).

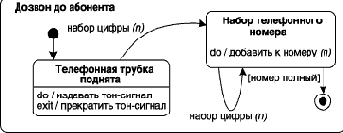

Рис. 10.2.  Пример составного состояния с двумя вложенными последовательными подсостояниями

Некоторых пояснений могут потребовать переходы. Два из них специфицируют событие-триггер, которое имеет имя: набор цифры(n) с параметром n. В качестве параметра, как нетрудно предположить, выступает отдельная цифра на диске телефонного аппарата. Переход из начального подсостояния не содержит никакой строки текста. Последний переход в конечное подсостояние также не имеет события-триггера, но имеет сторожевое условие, проверяющее полноту набранного номера абонента. Только в случае истинности этого условия телефонный аппарат может перейти в конечное состояние для состояния-композита Дозвон до абонента.

Каждое составное состояние должно содержать в качестве вложенных состояний начальное и конечное состояния. При этом начальное подсостояние является исходным, когда происходит переход объекта в данное составное состояние. Если составное состояние содержит внутри себя конечное состояние, то переход в это вложенное конечное состояние означает завершение нахождения объекта в данном составном состоянии. Важно помнить, что для последовательных подсостояний начальное и конечное состояния должны быть единственными в каждом составном состоянии.

Это можно объяснить следующим образом. Каждая совокупность вложенных последовательных подсостояний представляет собой конечный подавтомат того конечного автомата, которому принадлежит рассматриваемое составное состояние.


Поскольку каждый конечный автомат может иметь по определению единственное начальное и единственное конечное состояния, то для любого его конечного подавтомата это условие также должно выполняться.

Параллельные подсостояния (concurrent substates) - вложенные состояния, используемые для спецификации двух и более конечных подавтоматов, которые могут выполняться параллельно внутри составного состояния.

Каждый из конечных подавтоматов занимает некоторую графическую область внутри составного состояния, которая отделяется от остальных горизонтальной пунктирной линией. Если на диаграмме состояний имеется составное состояние с вложенными параллельными подсостояниями, то объект может одновременно находиться в каждом из этих подсостояний.

Отдельные параллельные подсостояния могут, в свою очередь, состоять из нескольких последовательных подсостояний (рис. 10.3). В этом случае по определению моделируемый объект может находиться только в одном из последовательных подсостояний каждого подавтомата. Таким образом, для фрагмента диаграммы состояний (рис. 10.3) допустимо одновременное нахождение объекта только в следующих подсостояниях: (А, В, Г), (Б, В, Г), (А, В, Д), (Б, В, Д).

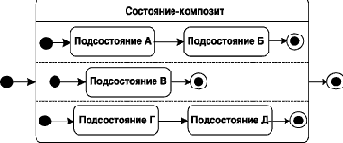

Рис. 10.3.  Графическое изображение состояния-композита с вложенными параллельными подсостояниями

Несовместимое подсостояние (disjoint substate) - подсостояние, в котором подсистема не может находиться одновременно с другими подсостояниями одного и того же составного состояния.

В этом контексте недопустимо нахождение объекта одновременно в несовместимых подсостояниях (А, Б, В) или (В, Г, Д).

Поскольку каждый регион вложенного состояния специфицирует некоторый конечный подавтомат, то для каждого из вложенных конечных подавтоматов могут быть определены собственные начальное и конечное состояния (рис. 10.3). При переходе в данное составное состояние каждый из конечных подавтоматов оказывается в своем начальном состоянии. Далее происходит параллельное выполнение каждого из этих конечных подавтоматов, причем выход из составного состояния будет возможен лишь в том случае, когда все конечные подавтоматы будут находиться в своих конечных состояниях.


Если какой- либо из конечных подавтоматов пришел в свое финальное состояние раньше других, то он должен ожидать, пока и другие подавтоматы не придут в свои финальные состояния.

В некоторых случаях бывает желательно скрыть внутреннюю структуру составного состояния. Например, отдельный конечный подавтомат, специфицирующий составное состояние, может быть настолько большим по масштабу, что его визуализация затруднит общее представление диаграммы состояний. В подобной ситуации допускается не раскрывать на исходной диаграмме состояний данное составное состояние, а указать в правом нижнем углу специальный символ-пиктограмму (рис. 10.4). В последующем диаграмма состояний для соответствующего конечного подавтомата может быть изображена отдельно от основной диаграммы с необходимыми комментариями.

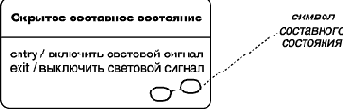

Рис. 10.4.  Составное состояние со скрытой внутренней структурой и специальной пиктограммой
