Нотация и семантика языка UML



Компоненты


Для представления физических сущностей в языке UML применяется специальный термин – компонент.

Компонент (component) — физически существующая часть системы, которая обеспечивает реализацию классов и отношений, а также функционального поведения моделируемой программной системы.

Компонент предназначен для представления физической организации ассоциированных с ним элементов модели. Дополнительно компонент может иметь текстовый стереотип и помеченные значения, а некоторые компоненты – собственное графическое представление. Компонентом может быть исполняемый код отдельного модуля, командные файлы или файлы, содержащие интерпретируемые скрипты.

Компонент служит для общего обозначения элементов физического представления модели и может реализовывать некоторый набор интерфейсов. Для графического представления компонента используется специальный символ – прямоугольник со вставленными слева двумя более мелкими прямоугольниками (рис. 12.1). Внутри объемлющего прямоугольника записывается имя компонента и, возможно, дополнительная информация. Этот символ является базовым обозначением компонента в языке UML.


Рис. 12.1.  Графическое изображение компонента

Графическое изображение компонента ведет свое происхождение от обозначения модуля программы, применявшегося некоторое время для отображения особенностей инкапсуляции данных и процедур.

Модуль (module) — часть программной системы, требующая памяти для своего хранения и процессора для исполнения.

В этом случае верхний маленький прямоугольник концептуально ассоциировался с данными, которые реализует этот компонент (иногда он изображается в форме овала). Нижний маленький прямоугольник ассоциировался с операциями или методами, реализуемыми компонентом. В простых случаях имена данных и методов записывались явно в маленьких прямоугольниках, однако в языке UML они не указываются.

Имя компонента подчиняется общим правилам именования элементов модели в языке UML и может состоять из любого числа букв, цифр и знаков препинания.
Отдельный компонент может быть представлен на уровне типа или экземпляра. И хотя его графическое изображение в обоих случаях одинаково, правила записи имени компонента несколько отличаются.

Если компонент представляется на уровне типа, то записывается только имя типа с заглавной буквы в форме: <Имя типа>. Если же компонент представляется на уровне экземпляра, то его имя записывается в форме: <имя компонента ‘:' Имя типа>. При этом вся строка имени подчеркивается. Так, в первом случае (рис. 12.1, а) для компонента уровня типов указывается имя типа, а во втором (рис. 12.1, б) для компонента уровня экземпляра – собственное имя компонента и имя типа.

Правила именования объектов в языке UML требуют подчеркивания имени отдельных экземпляров, но применительно к компонентам подчеркивание их имени часто опускают. В этом случае запись имени компонента со строчной буквы характеризует компонент уровня примеров.

В качестве собственных имен компонентов принято использовать имена исполняемых файлов, динамических библиотек, Web-страниц, текстовых файлов или файлов справки, файлов баз данных или файлов с исходными текстами программ, файлов скриптов и другие.

В отдельных случаях к простому имени компонента может быть добавлена информация об имени объемлющего пакета и о конкретной версии реализации данного компонента. Необходимо заметить, что в этом случае номер версии записывается как помеченное значение в фигурных скобках. В других случаях символ компонента может быть разделен на секции, чтобы явно указать имена реализованных в нем классов или интерфейсов. Такое обозначение компонента называется расширенным .

Поскольку компонент как элемент модели может иметь различную физическую реализацию, иногда его изображают в форме специального графического символа, иллюстрирующего конкретные особенности реализации. Строго говоря, эти дополнительные обозначения не специфицированы в нотации языка UML. Однако, удовлетворяя общим механизмам расширения языка UML, они упрощают понимание диаграммы компонентов, существенно повышая наглядность графического представления.



Для более наглядного изображения компонентов были предложены и стали общепринятыми следующие графические стереотипы:

  • Во-первых, стереотипы для компонентов развертывания, которые обеспечивают непосредственное выполнение системой своих функций. Такими компонентами могут быть динамически подключаемые библиотеки (рис. 12.2, а), Web-страницы на языке разметки гипертекста (рис. 12.2, б) и файлы справки (рис. 12.2, в).
  • Во-вторых, стереотипы для компонентов в форме рабочих продуктов. Как правило – это файлы с исходными текстами программ (рис. 12.2, г).

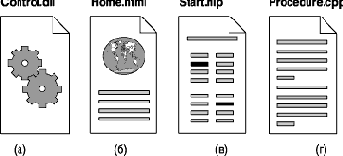

Рис. 12.2.  Варианты графического изображения компонентов на диаграмме компонентов.

Эти элементы иногда называют артефактами , подчеркивая при этом их законченное информационное содержание, зависящее от конкретной технологии реализации соответствующих компонентов. Более того, разработчики могут для этой цели использовать самостоятельные обозначения, поскольку в языке UML нет строгой нотации для графического представления артефактов.

Другой способ спецификации различных видов компонентов — указание текстового стереотипа компонента перед его именем. В языке UML для компонентов определены следующие стереотипы:

  • <<file>> (файл) – определяет наиболее общую разновидность компонента, который представляется в виде произвольного физического файла.
  • <<executable>> (исполнимый) – определяет разновидность компонента-файла, который является исполнимым файлом и может выполняться на компьютерной платформе.
  • <<document>> (документ) – определяет разновидность компонента-файла, который представляется в форме документа произвольного содержания, не являющегося исполнимым файлом или файлом с исходным текстом программы.
  • <<library>> (библиотека) – определяет разновидность компонента-файла, который представляется в форме динамической или статической библиотеки.
  • <<source>> (источник) – определяет разновидность компонента-файла, представляющего собой файл с исходным текстом программы, который после компиляции может быть преобразован в исполнимый файл.
  • <<table>> (таблица) – определяет разновидность компонента, который представляется в форме таблицы базы данных.


Отдельными разработчиками предлагались собственные графические стереотипы для изображения тех или иных типов компонентов, однако, за небольшим исключением они не нашли широкого применения. В свою очередь ряд инструментальных CASE-средств также содержат дополнительный набор графических стереотипов для обозначения компонентов.
