Нотация и семантика языка UML



Соединения и зависимости на диаграмме развертывания


На диаграмме развертывания кроме изображения узлов указываются отношения между ними. В качестве отношений выступают физические соединения между узлами, а также зависимости между узлами и компонентами, которые допускается изображать на диаграммах развертывания.

Соединения являются разновидностью ассоциации и изображаются отрезками линий без стрелок. Наличие такой линии указывает на необходимость организации физического канала для обмена информацией между соответствующими узлами. Характер соединения может быть дополнительно специфицирован примечанием, стереотипом, помеченным значением или ограничением. Так, на представленном ниже фрагменте диаграммы развертывания (рис. 13.5) явно определены рекомендации по технологии физической реализации соединений в форме примечания.

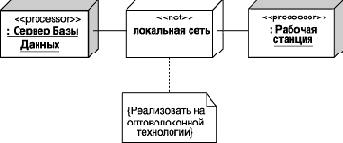

Рис. 13.5.  Фрагмент диаграммы развертывания с соединениями между узлами

Кроме соединений на диаграмме развертывания могут присутствовать отношения зависимости между узлом и размещаемыми на нем компонентами. Подобный способ представляет собой альтернативу вложенному изображению компонентов внутри символа узла, что не всегда удобно, поскольку делает этот символ излишне объемным. При большом количестве развернутых на узле компонентов соответствующую информацию можно представить в форме отношения зависимости (рис. 13.6).


Рис. 13.6.  Диаграмма развертывания с отношением зависимости между узлом и развернутыми на нем компонентами

Разработка информационных систем, обеспечивающих доступ в режиме реального времени, предполагает не только создание программного кода, но и использование дополнительных аппаратных средств. Вариант физического представления модели мобильного доступа к корпоративной базе данных показан на следующей диаграмме развертывания (рис. 13.7).

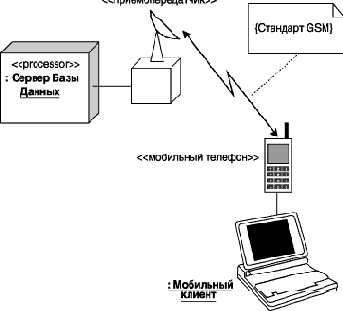

Рис. 13.7.  Диаграмма развертывания для системы мобильного доступа к корпоративной базе данных

Данная диаграмма содержит общую информацию о развертывании рассматриваемой системы и может быть детализирована при разработке программных компонентов управления. Как видно из рисунка, в этой диаграмме развертывания использованы дополнительные стереотипы "приемопередатчик" и "мобильный телефон", которые отсутствуют в описании языка UML, а также специальные графические изображения (стереотипы) для отдельных аппаратных устройств.
